Co to jest zawór trójdrożny klimatyzacji?

An zawór trójdrożny klimatyzacji , znany również jako trójdrogowy zawór przełączający lub trójdrożny zawór rozdzielczy, jest kluczowym elementem sterującym w systemie klimatyzacji. Służy do zmiany kierunku przepływu czynnika chłodniczego lub wody lodowej/gorącej w rurociągach, realizując funkcje chłodzenia, grzania lub dystrybucji wody lodowej/gorącej.

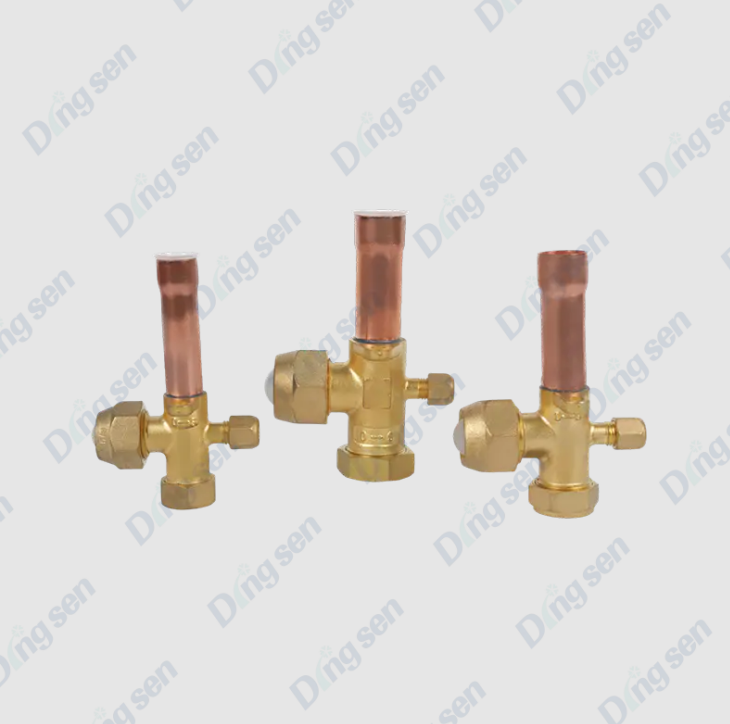

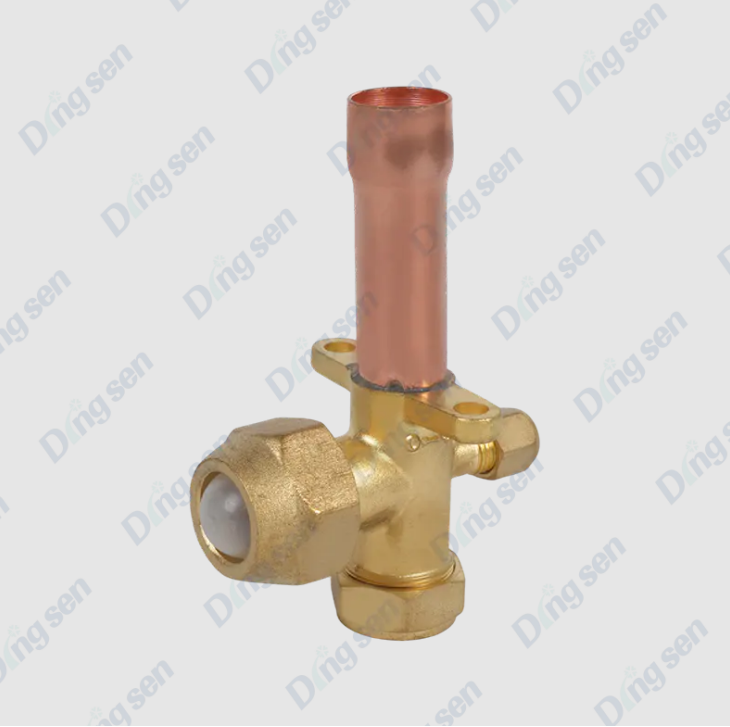

Zawór trójdrogowy składa się zazwyczaj z korpusu zaworu, rdzenia zaworu i siłownika. W oparciu o ścieżkę płynu można ją podzielić na typ prosty i typ dystrybucji proporcjonalnej. W nowoczesnych instalacjach klimatyzacji centralnej, klimakonwektorach i systemach ogrzewania podłogowego zawory trójdrogowe są często stosowane w połączeniu z siłownikami elektrycznymi lub termostatami, aby osiągnąć automatyczne sterowanie i zarządzanie oszczędzaniem energii.

Jaka jest zasada działania zawór trójdrożny klimatyzacji ?

An zawór trójdrożny klimatyzacji , znany również jako trójdrogowy zawór rozdzielczy lub trójdrogowy zawór zwrotny, służy głównie do regulacji kierunku przepływu czynnika chłodniczego lub wody lodowej/gorącej w systemie klimatyzacji, realizując przełączanie między funkcjami chłodzenia i ogrzewania lub dystrybucję wody lodowej/gorącej. Jego zasada działania opiera się głównie na ruchu rdzenia zaworu wewnątrz korpusu zaworu w celu zmiany ścieżki przepływu płynu.

1. Skład strukturalny

Zawór trójdrożny składa się głównie z następujących części:

• Korpus zaworu: Zwykle wykonany z miedzi, mosiądzu lub stali nierdzewnej, z trzema portami przyłączeniowymi: jednym wlotem (zwykle wlotem systemu) i dwoma wylotami (prowadzącymi odpowiednio do różnych obwodów lub urządzeń).


• Rdzeń zaworu: Ruchoma część wewnątrz korpusu zaworu, która może się obracać lub przesuwać, służąca do zmiany kierunku przepływu płynu.


• Siłownik: Zawiera ręczną dźwignię sterującą lub siłownik elektryczny/pneumatyczny, używany do napędzania ruchu rdzenia zaworu w celu uzyskania przełączania kierunku przepływu.


• Uszczelki: takie jak pierścienie gumowe lub uszczelki z politetrafluoroetylenu (PTFE), zapewniające, że zawór nie przecieka podczas pracy.



2. Tryby pracy

Zawory trójdrogowe ze względu na sposób sterowania można podzielić na ręczne i elektryczne, z niewielkimi różnicami w zasadach działania:

(1) Ręczny zawór trójdrogowy

Obracając uchwytem, zmienia się położenie rdzenia zaworu, umożliwiając przepływ cieczy z rury wlotowej do jednego z dwóch wylotów lub proporcjonalne rozprowadzenie.

Rdzeń zaworu ma zazwyczaj dwie podstawowe konstrukcje:

• Rdzeń zaworu typu L: Przełącza płyn do pojedynczego wylotu, uzyskując funkcję „włączania/wyłączania” lub przełączania.


• Rdzeń zaworu typu T: umożliwia jednoczesny przepływ przez oba wyloty, rozdzielając przepływ według określonego stosunku.



(2) Elektryczny zawór trójdrogowy

Rdzeń zaworu napędzany jest siłownikiem elektrycznym i może odbierać sygnały kontroli temperatury lub polecenia sterownika w celu uzyskania automatycznej regulacji.

Siłownik obraca rdzeń zaworu, zmieniając kierunek przepływu płynu lub współczynnik dystrybucji.

Można go połączyć z systemem kontroli temperatury, aby uzyskać regulację obciążenia lub kontrolę oszczędzania energii.

3. Zasada dystrybucji płynów

Przełączanie proste (rdzeń zaworu typu L): Gdy rdzeń zaworu obraca się pod pewnym kątem, płyn może przepływać tylko z wlotu do wyznaczonego wylotu, a drugi wylot jest zamknięty.

Proporcjonalny rozdział (rdzeń zaworu typu T): Kąt obrotu rdzenia zaworu steruje wielkością otwarcia dwóch wylotów, uzyskując w ten sposób proporcjonalny rozkład ciepłej i zimnej wody, aby zapewnić stabilną pracę systemu.

Położenie rdzenia zaworu jest zwykle określane za pomocą termostatu, sterownika lub regulacji ręcznej, co pozwala na precyzyjną regulację przepływu w celu uzyskania komfortowej kontroli temperatury i oszczędności energii.

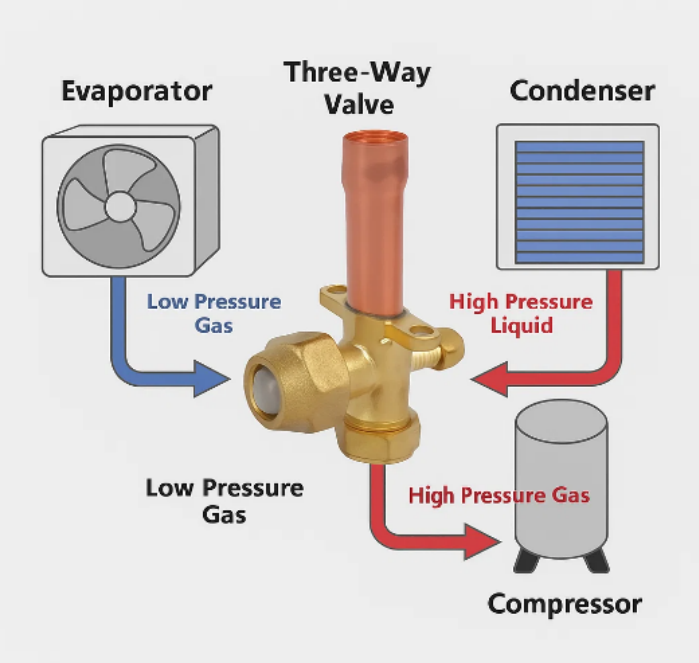

4. Schemat działania

Kiedy system wymaga ogrzewania, rdzeń zaworu obraca się, otwierając wylot A i zamykając wylot B, umożliwiając przepływ gorącej wody lub gorącego czynnika chłodniczego do urządzeń grzewczych.

Gdy system wymaga chłodzenia, rdzeń zaworu obraca się, otwierając wylot B i zamykając wylot A, umożliwiając przepływ zimnej wody lub zimnego czynnika chłodniczego do sprzętu chłodzącego.

W niektórych zastosowaniach z rozdziałem proporcjonalnym rdzeń zaworu może częściowo otwierać wyloty A i B, aby uzyskać mieszanie ciepłej i zimnej wody lub dystrybucję przepływu.

5. Funkcje i zalety

Elastyczne sterowanie: Kierunek przepływu można regulować ręcznie lub automatycznie, aby dostosować się do różnych wymagań obciążenia.

Efektywność energetyczna: Precyzyjna kontrola przepływu poprzez proporcjonalną dystrybucję zmniejsza straty energii.

Łatwa instalacja: Zwarta konstrukcja, można ją bezpośrednio podłączyć do rurociągów systemu klimatyzacji.

Ochrona systemu: zapobiega przepływowi zwrotnemu i wpływom na system, zapewniając stabilną pracę sprzętu.

Jakie są rodzaje systemów klimatyzacji zawór trójdrożny klimatyzacjis zwykle używany w?

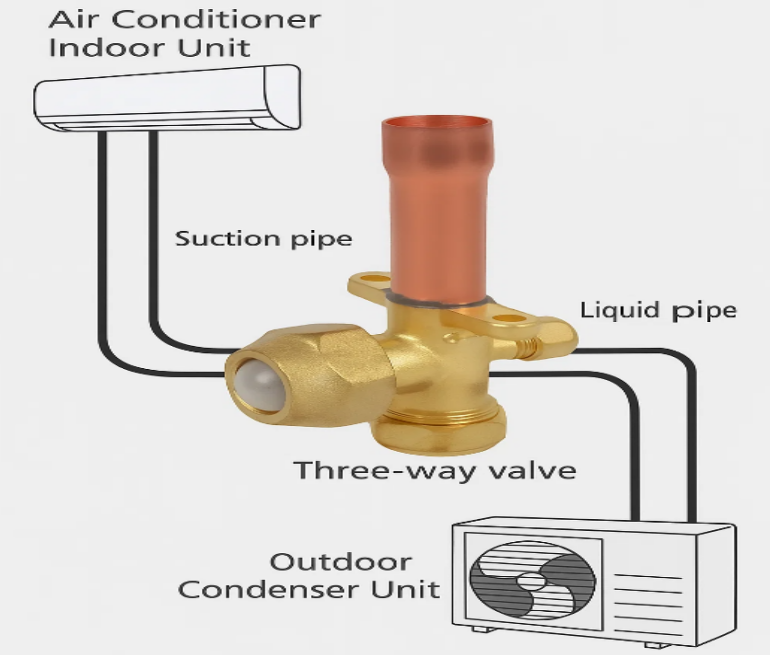

Zawory trójdrogowe klimatyzacji są szeroko stosowane w nowoczesnych systemach klimatyzacji, przede wszystkim do kontrolowania kierunku przepływu czynnika chłodniczego lub wody lodowej/gorącej, przełączania chłodzenia/ogrzewania, dystrybucji przepływu i regulacji obciążenia systemu. Charakterystyka ich zastosowania różni się nieznacznie w zależności od typu systemu.

1. Systemy centralnej klimatyzacji

Scenariusze zastosowania: Systemy wodne lub klimatyzacyjne w dużych budynkach komercyjnych, biurowcach, hotelach, centrach handlowych itp.

Funkcje:

• Reguluje przepływ wody lodowej/gorącej do różnych urządzeń końcowych (takich jak klimakonwektory lub centrale wentylacyjne).


• Przełącza przepływ wody lub czynnika chłodniczego podczas przełączania trybu chłodzenia/ogrzewania.


• Współpracuje z termostatami lub systemami zarządzania budynkiem (BMS), aby uzyskać automatyczną kontrolę i energooszczędną pracę.



Zalety: Może centralnie sterować wieloma urządzeniami końcowymi, zapewniając stabilność i komfort systemu.

2. System zacisków klimakonwektora (FCU).

Scenariusze zastosowania: biura, sale konferencyjne, oddziały szpitalne, pokoje hotelowe itp.

Funkcja:

• Steruje przepływem zimnej lub gorącej wody do klimakonwektora w celu regulacji temperatury w pomieszczeniu.
• Dzięki siłownikowi elektrycznemu może automatycznie rozprowadzać przepływ wody w oparciu o sygnały sterujące temperaturą w pomieszczeniu.



Zalety: Umożliwia niezależną regulację temperatury w każdym pomieszczeniu lub obszarze, poprawiając komfort i efektywność energetyczną.

3. System ogrzewania podłogowego (promiennikowe ogrzewanie podłogowe)

Scenariusze zastosowania: Budynki mieszkalne, wille, budynki użyteczności publicznej i inne miejsca wykorzystujące wodne ogrzewanie podłogowe.

Funkcja:

• Rozprowadza gorącą wodę do rur ogrzewania podłogowego w różnych strefach, aby uzyskać ogrzewanie strefowe.
• W połączeniu z termostatem umożliwia automatyczną regulację temperatury w pomieszczeniu.



Zalety: Zapewnia komfortową kontrolę temperatury w pomieszczeniu poprzez precyzyjną dystrybucję przepływu ciepłej wody przy jednoczesnej oszczędności energii.

4. System klimatyzacji typu multi-split (VRF/VRV)

Scenariusze zastosowania: Średnie i duże kompleksy handlowe, budynki biurowe i inne miejsca wymagające systemów klimatyzacji typu multi-split.

Funkcja:

• Steruje przepływem czynnika chłodniczego do jednostki wewnętrznej lub jednostki odzysku ciepła podczas przełączania między trybami chłodzenia i ogrzewania.
• Współpracuje ze sterownikiem systemu, aby uzyskać niezależną kontrolę temperatury i zarządzanie oszczędzaniem energii w wielu strefach.



Zalety: Zapewnia wydajną pracę systemów multi-split i poprawia komfort w pomieszczeniach zamkniętych.

5. System pompy ciepła

Scenariusze zastosowań: Systemy pomp ciepła zasilanych powietrzem/gruntem w budynkach mieszkalnych lub komercyjnych.

Funkcja:

• Realizuje przełączanie pomiędzy trybami ogrzewania i chłodzenia, zmieniając kierunek przepływu czynnika chłodniczego lub wody.
• Współpracuje z automatycznymi systemami sterowania w celu poprawy efektywności energetycznej.



Zalety: Zapewnia cyrkulację chłodzenia i grzania oraz sterowanie oszczędzające energię poprzez przełączanie zaworów trójdrogowych.

Jakie są różnice między elektrycznym zaworem trójdrogowym a ręcznym zaworem trójdrogowym?

Zawory trójdrogowe klimatyzacji można podzielić na ręczne zawory trójdrogowe i elektryczne zawory trójdrogowe w zależności od sposobu sterowania. Różnią się one znacznie pod względem działania, scenariuszy zastosowań i wydajności systemu.

1. Cechy ręcznego zaworu trójdrogowego

Prosta konstrukcja: zazwyczaj składa się z korpusu zaworu i uchwytu, bez elementów elektrycznych.

Elastyczna obsługa: odpowiednia dla małych systemów lub scenariuszy, w których częste przełączanie nie jest wymagane.

Niski koszt i prosta konserwacja: nie wymaga zasilania ani sygnału sterującego, co zapewnia wysoką niezawodność.

Ograniczenia: Nie można uzyskać zdalnego sterowania ani automatycznej regulacji; Na dokładność regulacji ma wpływ interwencja człowieka.

2. Cechy elektrycznego zaworu trójdrogowego

Sterowanie automatyczne: Napędzany siłownikiem elektrycznym, może odbierać sygnały z termostatu lub sterownika systemu.

Precyzyjna regulacja: Można uzyskać proporcjonalny rozkład przepływu w zakresie 0–100%, dostosowując się do zmian obciążenia.

Oszczędność energii i wysoka wydajność: W połączeniu z inteligentnym systemem sterowania może regulować przepływ wody lub kierunek przepływu czynnika chłodniczego w zależności od rzeczywistych potrzeb, zmniejszając zużycie energii.

Instalacja i konserwacja: Wymaga zasilania i regularnej kontroli siłownika; konserwacja jest bardziej złożona niż w przypadku zaworów ręcznych.

Szerokie zastosowania: Nadaje się do centralnych systemów klimatyzacji, klimakonwektorów, systemów multi-split, systemów ogrzewania podłogowego i innych scenariuszy wymagających automatycznej regulacji.

Na jakie parametry należy zwrócić uwagę przy wyborze zaworu trójdrogowego?

1. Średnica nominalna zaworu: Średnica nominalna zaworu jest najbardziej podstawowym parametrem przy wyborze zaworu trójdrogowego, ponieważ określa dopasowanie zaworu do rurociągu. Zbyt mała średnica będzie skutkować nadmiernym oporem przepływu, co wpłynie na ciśnienie w systemie oraz zaopatrzenie w wodę lub wydajność chłodzenia urządzeń końcowych; zbyt duża średnica zwiększy koszty i zajęcie przestrzeni oraz może prowadzić do niedokładnej regulacji przepływu. Ogólnie rzecz biorąc, odpowiednią średnicę nominalną zaworu należy wybrać w oparciu o projektowane natężenie przepływu i średnicę rury, aby zapewnić płynne działanie systemu.

2. Charakterystyka przepływu i wartość Cv: Przepustowość zaworu trójdrogowego jest zwykle wyrażana przez jego wartość Cv, która jest natężeniem przepływu na jednostkę ciśnienia. Właściwy dobór wartości Cv zapewnia dopasowanie otwarcia zaworu do natężenia przepływu w instalacji, co pozwala na precyzyjną regulację. W przypadku proporcjonalnych zaworów regulacyjnych (takich jak zawory typu T) krzywa przepływu powinna być możliwie stabilna, aby zapewnić równomierny rozkład ciepłej i zimnej wody lub czynnika chłodniczego, unikając wahań temperatury lub niestabilności w systemie.

3. Materiał zaworu: Materiał zaworu wpływa bezpośrednio na jego odporność na korozję, odporność na ciśnienie i żywotność. Typowe materiały korpusu zaworu obejmują miedź, mosiądz, stal nierdzewną i tworzywa sztuczne (takie jak PVC lub PP). Zawory miedziane lub mosiężne są powszechnie stosowane w instalacjach wodnych, natomiast zawory ze stali nierdzewnej nadają się do systemów o wysokich wymaganiach dotyczących odporności na korozję lub mediów chemicznych. Zawory plastikowe nadają się do niskotemperaturowych lub małych systemów wodnych. Wybór materiału powinien opierać się na rozsądnym dopasowaniu rodzaju nośnika, temperatury i wymagań systemowych.

4. Ocena ciśnienia: Wartość ciśnienia zaworu trójdrogowego odnosi się do maksymalnego ciśnienia roboczego, jakie zawór może wytrzymać. Przy wyborze należy upewnić się, że ciśnienie znamionowe zaworu jest wyższe niż maksymalne ciśnienie robocze systemu, aby uniknąć wycieków lub uszkodzeń. W wysokociśnieniowych układach chłodniczych lub przemysłowych układach klimatyzacji należy dobierać zawory wysokociśnieniowe, aby zapewnić długoterminową bezpieczną pracę.

5. Metoda kontroli: Zawory trójdrogowe mogą być sterowane ręcznie lub elektrycznie. Zawory ręczne nadają się do małych systemów lub scenariuszy, w których nie są wymagane częste regulacje; są proste w obsłudze i tanie. Zawory elektryczne, napędzane siłownikiem, umożliwiają zdalne sterowanie i automatyczną regulację. Nadają się do centralnej klimatyzacji, klimakonwektorów, systemów multi-split i systemów ogrzewania podłogowego i mogą być stosowane z termostatami lub systemami zarządzania budynkiem w celu poprawy komfortu systemu i efektywności energetycznej.

Środki ostrożności podczas instalowania zaworów trójdrogowych

1. Potwierdź model zaworu i dane techniczne: Przed instalacją należy dokładnie sprawdzić, czy model, średnica, typ rdzenia zaworu, materiał i metoda sterowania zaworu trójdrogowego odpowiadają wymaganiom projektowym systemu. Nieprawidłowe modele lub średnice mogą skutkować niewystarczającym przepływem, zwiększoną utratą ciśnienia w systemie lub nieosiągnięciem wymaganego kierunku przepływu.

2. Sprawdź integralność zaworu: Przed montażem należy sprawdzić zawór pod kątem zarysowań, pęknięć, uszkodzonych uszczelek lub zakleszczenia rdzenia zaworu powstałego podczas transportu. Niezwłocznie wymień lub napraw wszelkie nieprawidłowości, aby zapobiec wyciekom lub awariom podczas działania systemu.

3. Utrzymuj rurociągi w czystości: Przed montażem oczyścić rury z żużla spawalniczego, zanieczyszczeń, oleju itp., aby zapobiec przedostawaniu się ciał obcych do zaworu i powodowaniu zakleszczenia rdzenia zaworu lub słabego uszczelnienia. W przypadku instalacji z zimną lub ciepłą wodą rury należy oczyścić przed montażem zaworu.

4. Oznaczenia kierunku instalacji i kierunku przepływu: Zawory trójdrogowe mają zwykle wyraźne oznaczenia kierunku przepływu (strzałki lub oznaczenia wylotu „A/B”). Podczas montażu zawór należy zamontować prawidłowo, zgodnie z zaprojektowanym kierunkiem przepływu. Nieprawidłowa orientacja instalacji może spowodować nieprawidłowe działanie zaworów, nieprawidłowe przełączanie lub rozdzielanie przepływu, a nawet uszkodzenie rdzenia zaworu i uszczelek.

5. Zapewnij współosiowość zaworu z rurociągiem: Podczas montażu należy upewnić się, że oś zaworu jest wyrównana z rurociągiem, aby uniknąć nierównomiernego naprężenia korpusu zaworu. Niewspółosiowość lub wymuszone połączenie może uszkodzić uszczelki zaworów, spowodować zakleszczenie rdzenia zaworu lub nieszczelności na złączu.

6. Uszczelnienie i dokręcenie interfejsu: Połączenia gwintowane: Użyj taśmy uszczelniającej lub środka uszczelniającego, aby uniknąć nadmiernego dokręcenia i spowodowania deformacji korpusu zaworu. Połączenia kołnierzowe: Dokręcić równomiernie śruby, aby zapobiec koncentracji naprężeń i wyciekom. Połączenia spawane: Należy zwrócić uwagę na temperaturę i lokalizację spawania, aby zapobiec przedostawaniu się żużla spawalniczego do zaworu.

7. Unikaj bezpośredniego stresu i wibracji: Po montażu należy unikać bezpośredniego naprężania rurociągu lub wibracji na korpus zaworu. Użyj podpór lub łączników rurociągu, aby zmniejszyć naprężenia i wydłużyć żywotność zaworu.

8. Połączenia elektryczne elektrycznych zaworów trójdrogowych: W przypadku elektrycznych zaworów trójdrogowych przewody należy podłączyć prawidłowo, zgodnie z instrukcją obsługi, zapewniając dobry sygnał sterujący, napięcie zasilania i uziemienie. Po instalacji sprawdź działanie siłownika, aby upewnić się, że działa prawidłowo, unikając błędów w okablowaniu, które mogłyby uniemożliwić automatyczną regulację zaworu.

9. Miejsce instalacji i przestrzeń konserwacyjna: Zawór trójdrogowy należy zamontować w miejscu ułatwiającym obsługę, kontrolę i konserwację. Upewnić się, że trzpień zaworu lub siłownik może swobodnie działać i pozostawić wystarczającą ilość miejsca na przyszłą konserwację lub wymianę.

10. Uruchomienie systemu po instalacji: Po montażu należy przeprowadzić ręczny lub elektryczny rozruch próbny zaworu, aby sprawdzić jego przełączanie, rozkład przepływu i szczelność. W przypadku wykrycia jakichkolwiek nieprawidłowości należy niezwłocznie wyregulować lub wymienić zawór, aby zapewnić bezpieczną i stabilną pracę po uruchomieniu systemu.

The zawór trójdrożny klimatyzacji to kluczowy element sterujący w systemach klimatyzacyjnych, używany głównie do regulacji przepływu czynnika chłodniczego lub wody lodowej/gorącej, umożliwiający przełączanie pomiędzy chłodzeniem i ogrzewaniem oraz dystrybucję wody lodowej/gorącej. Zmienia ścieżkę płynu poprzez ruch rdzenia zaworu i może być obsługiwany ręcznie lub automatycznie za pomocą siłownika elektrycznego. Zawory trójdrogowe są szeroko stosowane w centralnej klimatyzacji, klimakonwektorach, ogrzewaniu podłogowym, systemach multi-split i systemach pomp ciepła, poprawiając komfort systemu, efektywność energetyczną i stabilność operacyjną. Właściwy dobór, prawidłowy montaż i regularna konserwacja mają kluczowe znaczenie dla zapewnienia długotrwałej i niezawodnej pracy zaworu trójdrogowego.
