Jak prawidłowo podłączyć złącza rur miedzianych klimatyzacji?

Aby poprawnie połączyć złącza rur miedzianych do klimatyzacji , musisz czysto przetnij rurę, usuń zadziory i rozwierć końcówkę, włóż ją całkowicie do złącza, a następnie rozwiń, lutuj lub dokręć złączkę momentem obrotowym określonym przez producenta — następnie wykonaj próbę ciśnieniową złącza przed napełnieniem układu czynnikiem chłodniczym. Pomijanie któregokolwiek z tych kroków jest główną przyczyną wycieków czynnika chłodniczego, które zmniejszają wydajność systemu, zwiększają koszty operacyjne i mogą naruszać przepisy dotyczące ochrony środowiska. W poniższych sekcjach szczegółowo omówiono każdy etap, aby każde połączenie zostało wykonane poprawnie za pierwszym razem.

Zrozumienie, do czego służą złącza rur miedzianych do klimatyzacji

Złącza rur miedzianych do klimatyzacji to precyzyjne łączniki — produkowane z mosiądzu przy użyciu toczenia CNC i sprawdzane pod kątem szczelności przed wysyłką — których jedynym zadaniem jest utworzenie szczelnej ścieżki dla czynnika chłodniczego pomiędzy elementami. Klimatyzator z systemem dzielonym działający przy typowym ciśnieniu po stronie niskiego poziomu 0,5–0,9 MPa i wysokie ciśnienie boczne 1,5–2,5 MPa (wartości różnią się w zależności od rodzaju czynnika chłodniczego) powoduje, że każde złącze jest poddawane ciągłym obciążeniom mechanicznym i termicznym. Złącza muszą zatem być uszczelnione zarówno przed ciśnieniem, jak i działaniem rozpuszczalników olejów chłodniczych.

Złączki te zaspokajają szeroki zakres potrzeb w zakresie łączenia:

• Łączenie rur miedzianych ta sama średnica w biegu prostym (złącza i dwuzłączki)
• Łączenie rur różne średnice gdzie linia wyznacza przejście pomiędzy jednostkami wewnętrznymi i zewnętrznymi (reduktory)
• Zmiana kierunku w ciasnych pomieszczeniach sprzętowych lub w przejściach przez ściany (kolana — 45° i 90°)
• Rozdzielanie przepływu czynnika chłodniczego na wiele jednostek wewnętrznych w systemach typu multi-split (trójniki i rozdzielacze)
• Możliwość odłączenia w celu serwisowania bez niszczenia rurociągu (złączki kielichowe i adaptery kielichowe SAE)

Stop mosiądzu stosowany w wysokiej jakości złączach — zazwyczaj CuZn39Pb2 lub odpowiednik — zapewnia odporność na korozję niezbędną do przetrwania dziesięcioleci kontaktu z czynnikami chłodniczymi, takimi jak R-22, R-410A, R-32 i R-134a, a także związanymi z nimi olejami smarowymi.

Narzędzia i materiały, które należy przygotować przed rozpoczęciem

Przybycie do pracy z właściwymi narzędziami zapobiega improwizacji, która może spowodować uszkodzenie złączy i końcówek rur. Do profesjonalnej instalacji wymagany jest następujący sprzęt:

• Obcinak do rur (zapadkowy lub obrotowy) — zapewnia kwadratowe cięcie bez zadziorów, bez deformacji ścianki rury. Cięcie piłą do metalu nie jest dopuszczalne w przypadku prac chłodniczych.
• Rozwiertak i narzędzie do gratowania — usuwa wewnętrzny zadzior pozostawiony przez frez; zadzior tak mały jak 0,5 mm może ograniczać przepływ i powodować turbulencje, które z czasem powodują erozję otworu złącza.

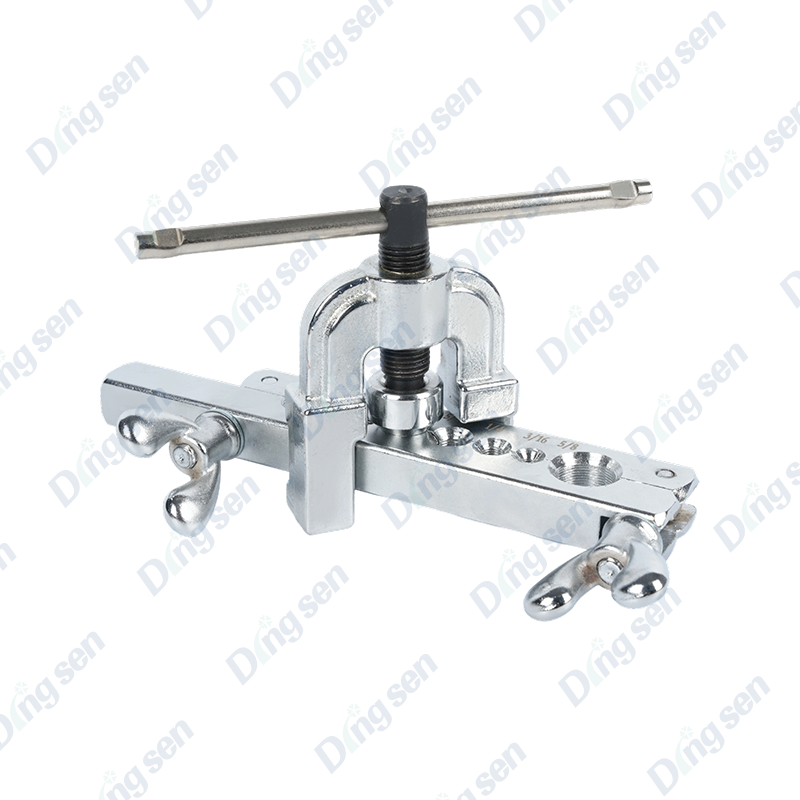

• Narzędzie do kielichowania i stożek — wymagane dla wszystkich połączeń kielichowych; odpowiednie rozszerzenie tworzy gładki, pozbawiony pęknięć stożek 45°, który dokładnie pasuje do gniazda złącza.
• Klucz dynamometryczny (zakres 10–80 N·m) — niezbędne do dokręcenia nakrętek kielichowych do określonej wartości bez nadmiernego dokręcenia, które powoduje rozerwanie kielicha.
• Giętarka do rur — do formowania gładkich zagięć rury miedzianej przed montażem połączenia, unikając załamań ograniczających przepływ.
• Butla z azotem i reduktor — do czyszczenia i próby ciśnieniowej po podłączeniu; suchy azot o godz 1,5× maksymalnego ciśnienia roboczego jest stiardowym podłożem testowym.
• Elektroniczny wykrywacz nieszczelności lub roztwór mydła — w celu potwierdzenia integralności połączenia przed uruchomieniem systemu.
• Palnik gazowy tlenowo-acetylenowy lub MAP z odpowiednią końcówką — w przypadku lutowania złączy typu lutowanego; wymagane do połączeń miedź-mosiądz.
• Szczeliwo do gwintów kompatybilne z czynnikami chłodniczymi lub taśma PTFE — tylko dla złączy z gwintem NPT; nigdy nie stosować do gniazd rozszerzonych.

Przewodnik krok po kroku dotyczący cięcia i przygotowania rury miedzianej

Prawidłowe przygotowanie rur jest podstawą szczelnego połączenia. Złe przygotowanie jest przyczyną znacznej części wezwań terenowych w przypadku instalacji klimatyzacji.

Pomiar i znakowanie

Zmierz wymaganą długość rury, uwzględniając głębokość wsunięcia złącza – zazwyczaj 10–25 mm w zależności od rozmiaru złącza . Zaznacz wyraźnie punkt cięcia flamastrem. Unikaj rysowania ostrym narzędziem, które może spowodować pęknięcie utwardzonej miedzi.

Cięcie rury prostopadle

Przyłóż nóż obrotowy do zaznaczonego miejsca i lekko dociśnij ostrze do rury. Obracaj nóż wokół rury, przesuwając ostrze ćwierć obrotu na obrót . Nadmierne dokręcenie ostrza w jednym przejściu powoduje ściskanie i utwardzanie końca rury, co utrudnia rozszerzanie. Prawidłowo przycięty koniec jest prostopadły do osi rury – każde odchylenie kątowe większe niż 1° pogarsza kontakt gniazda kielicha.

Rozwiercanie i gratowanie

Włóż rozwiertak w ucięty koniec i obróć go, aby całkowicie usunąć wewnętrzne zadziory. Po rozwiercaniu, skieruj koniec rury w dół i delikatnie nim postukaj w celu usunięcia wiórów miedzianych zanim dostaną się one do układu. Nawet pojedynczy metalowy wiór utkwiony w zaworze rozprężnym może spowodować natychmiastowe uszkodzenie sprężarki.

Czyszczenie powierzchni rury

Wytrzyj zewnętrzną stronę końca rury czystą, suchą szmatką, aby usunąć utlenianie powierzchniowe, pozostałości oleju po obróbce i kurz. W przypadku połączeń lutowanych delikatnie przeszlifuj koniec rury drobnym płótnem szmerglowym na długości równej głębokości kielicha złączki, a następnie ponownie wytrzyj. Nie należy używać rozpuszczalników chlorowanych, które pozostawiają pozostałości atakujące uszczelki czynnika chłodniczego.

Jak wykonać prawidłowe połączenie kielichowe

Połączenia kielichowe są najpowszechniej stosowanym typem klimatyzacji w budynkach mieszkalnych i komercyjnych, ponieważ są w pełni odwracalne — system można odłączyć w celu serwisowania i ponownie podłączyć bez wymiany rury. Prawidłowo uformowana flara wymaga uwagi na każdym etapie.

Najpierw nasuń nakrętkę kielichową

Przed uformowaniem kielicha nasunąć nakrętkę kielichową na rurę za pomocą gwintowany koniec skierowany w stronę przeciwną do końca rury . Jest to jeden z najczęstszych błędów popełnianych przez niedoświadczonych techników — odkrycie, że nakrętka została zapomniana już po uformowaniu kielicha, oznacza przecięcie rury i rozpoczęcie od nowa.

Ustawianie prawidłowego występu rury

Zacisnąć rurę w bloku kielichowym tak, aby koniec rury wystawał ponad czoło bloku na odległość określoną dla zewnętrznej średnicy rury. Typowe wartości występu to:

Formowanie Flary

Wsuwaj rozszerzający się stożek ze stałym, równym naciskiem — nie spiesz się z ostatnimi etapami . Gotowy kielich musi być gładki, koncentryczny i wolny od pęknięć, pęknięć i zmarszczek. Pęknięta flara natychmiast wycieknie; pomarszczony kielich może przejść próbę ciśnienia statycznego, ale nie poddać się cyklom termicznym podczas pracy. Nałożenie niewielkiej ilości oleju chłodniczego na stożek przed kielichowaniem zmniejsza zacieranie się i pozwala uzyskać bardziej błyszczącą i gładszą powierzchnię osadzania.

Dokręcanie nakrętki kielichowej momentem

Ręcznie dokręcić nakrętkę kielichową do korpusu złącza, aż do wyczucia oporu, a następnie użyć dwóch kluczy — jednego do przytrzymania korpusu złącza w pozycji nieruchomej, drugiego do obracania nakrętki — aby uniknąć naprężenia skręcającego rury. Zastosuj klucz dynamometryczny, aby osiągnąć wartość podaną w powyższej tabeli. Nigdy nie używaj samej rury jako dźwigni aby zapobiec obracaniu się złącza; ta praca utwardza ​​i pęka miedź w pobliżu pochodni.

Jak wykonać prawidłowe połączenie lutowane (lutowane).

Połączenia lutowane przy użyciu wypełniacza ze stopu srebra są stosowane do trwałych połączeń w systemach komercyjnych, rurach o większej średnicy (zwykle powyżej 28 mm średnicy zewnętrznej ) oraz wszelkie złącza narażone na duże wibracje. Prawidłowo wykonane złącze lutowane jest tak samo wytrzymałe, jak materiał rury macierzystej i wytrzyma dłużej niż sprzęt, któremu służy.

Usuwanie azotu podczas lutowania twardego

Przed zapaleniem palnika podłącz dopływ suchego azotu do systemu rur i ustal: przepływ 0,5–1,0 l/min przez lutowaną rurę. Azot wypiera tlen wewnątrz rury, zapobiegając tworzeniu się kamienia z tlenku miedzi (tlenku miedziawego) na powierzchni otworu. Kamień tlenkowy odpada podczas uruchamiania, przemieszcza się wraz z czynnikiem chłodniczym i może zablokować urządzenie rozprężne w ciągu kilku godzin. Usuwanie azotu podczas lutowania jest wymogiem standardu branżowego, a nie krokiem opcjonalnym.

Nakładanie topnika i podgrzewanie złącza

Nałóż cienką, równą warstwę topnika na koniec rury i wnętrze kielicha złącza. Włóż rurę całkowicie do kielicha złącza. Skieruj płomień pochodni na korpus złącza i podstawa gniazda a nie bezpośrednio pręt wlewowy lub koniec rury. Podgrzej równomiernie złącze, poruszając płomieniem małymi kółkami, aż strumień stanie się przejrzysty, a miedź zacznie świecić na matowoczerwony kolor — około 700–800°C do lutowania twardego stopów srebra.

Zasilanie pręta wypełniającego

Wyjmij na chwilę palnik i przyłóż pręt wypełniający ze stopu srebra do szczeliny pomiędzy rurą a złączem przy ujściu kielicha. Jeśli spoina ma odpowiednią temperaturę, wypełniacz będzie wciągane do zębodołu na skutek działania kapilarnego i całkowicie wypełnić pierścieniową szczelinę bez konieczności jej pchania lub stosowania siły. Prawidłowo lutowane złącze wykorzystuje jedynie ilość wypełniacza potrzebną do wypełnienia kielicha — nadmiar wypełniacza tworzący zgrubienie przy ujściu kielicha wskazuje na zbyt dużo materiału lub przegrzanie.

Chłodzenie i czyszczenie

Pozostaw złącze do naturalnego ostygnięcia w nieruchomym powietrzu, aż przestanie się świecić. Nie hartować wodą — szybkie chłodzenie może spowodować pęknięcia naprężeniowe w korpusie złącza. Po ochłodzeniu do poziomu poniżej 50°C , wytrzyj pozostałości topnika wilgotną szmatką; Topnik pozostawiony na złączu jest lekko żrący i z czasem będzie atakował powierzchnię miedzi.

Podłączanie złączy wciskowych i zaciskanych

Złącza wtykowe i zaciskowe wyposażone w pierścienie uszczelniające odporne na działanie czynnika chłodniczego stanowią bezpłomieniową alternatywę dla lutowania twardego w przypadku rur o mniejszych średnicach, dzięki czemu nadają się do stosowania w pomieszczeniach mieszkalnych, w których nie jest dozwolony otwarty płomień. Materiał pierścienia uszczelniającego — zazwyczaj EPDM lub NBR — dobiera się tak, aby był kompatybilny zarówno z czynnikiem chłodniczym, jak i jego olejem smarowym.

Głębokość wprowadzenia i znakowanie

Przed włożeniem rury zaznaczyć wymaganą głębokość wsunięcia na zewnątrz rury za pomocą flamastra. Znak ten powinien pojawić się na powierzchni korpusu złącza po całkowitym włożeniu, potwierdzając, że rura osiągnęła strefę uszczelnienia. Rura włożona tylko częściowo przylega do uszczelki nierównomiernie i będzie przeciekać pod ciśnieniem.

Wymagania dotyczące stanu końca rury

Złącza wtykowe są szczególnie wrażliwe na stan końcówek rur. Zewnętrzna średnica musi być w granicach ±0,1 mm od wartości nominalnej , koniec musi być idealnie kwadratowy, a na zewnętrznej powierzchni w strefie uszczelniania nie może być żadnych zadziorów, zadrapań ani śladów nacięć – zazwyczaj jest to pierwsza 25–40 mm od końca rury. Nawet płytkie rysy wzdłużne od ostrza tnącego mogą spowodować wyciek poza pierścieniem uszczelniającym.

Zakończenie połączenia

Nałóż cienką warstwę czystego oleju chłodniczego (kompatybilnego ze środkiem smarnym układu) na koniec rury w strefie uszczelnienia — zmniejsza to siłę wsuwania i zapobiega zwijaniu się lub przecinaniu pierścienia uszczelniającego podczas montażu. Mocno wciśnij rurę w złączkę, aż znacznik głębokości zrówna się z powierzchnią złączki; powinieneś poczuć wyraźne kliknięcie lub wzrost oporu, gdy rura zablokuje się na swoim miejscu. Przed zwolnieniem lekko pociągnij do tyłu, aby upewnić się, że rura jest zamocowana.

Porównanie typów złączy i kiedy ich używać

Wybór odpowiedniego typu złącza dla danego zastosowania pozwala uniknąć zarówno nadmiernego projektowania (co marnuje czas i koszty), jak i niedostatecznego projektowania (co stwarza problemy z niezawodnością). Poniższa tabela podsumowuje główne kategorie złączy, ich kluczowe cechy i zalecane zastosowania.

Próba ciśnieniowa i kontrola szczelności po podłączeniu

Żadnego układu chłodniczego nie należy napełniać czynnikiem chłodniczym, zanim rurociąg nie zostanie poddany próbie ciśnieniowej i potwierdzeniu szczelności. Trwa próba ciśnieniowa 15–30 minut ale może uniemożliwić wielogodzinne odzyskiwanie czynnika chłodniczego, śledzenie wycieków i późniejszą wymianę podzespołów.

Procedura badania ciśnienia azotu

1. Odizoluj system od atmosfery, zamykając wszystkie zawory serwisowe i zaślepiając otwarte porty.
2. Podłącz butlę z suchym azotem z regulatorem ustawionym na ciśnienie próbne – zazwyczaj 1,5 MPa dla systemów R-410A and 2,0 MPa dla systemów R-32 (zawsze sprawdzaj w oparciu o dane producenta sprzętu).
3. Powoli zwiększaj ciśnienie w systemie, zatrzymując się na 0,5 MPa do wstępnej kontroli wzrokowej przed zwiększeniem ciśnienia próbnego do pełnego.
4. Utrzymać ciśnienie próbne przez min 24 godziny dla nowych instalacji lub 1 godzina do prac naprawczych na poszczególnych złączach, monitorując manometr kontrolny pod kątem ewentualnego spadku ciśnienia.
5. Zastosuj zatwierdzony środek do wykrywania nieszczelności na każdym połączeniu i sprawdź, czy nie tworzą się pęcherzyki; W celu szybszej inspekcji można również zastosować elektroniczny halogenowy wykrywacz nieszczelności.
6. Każdy spadek ciśnienia większy niż 0,02 MPa w ciągu 1 godziny (skorygowany o zmianę temperatury) oznacza nieszczelność, którą należy zlokalizować i usunąć przed kontynuowaniem.

Test próżniowy przed napełnieniem czynnikiem chłodniczym

Po pomyślnym przejściu próby ciśnieniowej należy opróżnić instalację w celu usunięcia wilgoci i nieskraplających się gazów. Dwustopniowa pompa próżniowa powinna osiągnąć końcową próżnię wynoszącą 500 mikronów (0,067 kPa) lub mniej . Przytrzymaj próżnię przynajmniej przez 30 minut po odizolowaniu pompy; każdy wzrost ciśnienia wskazuje na resztkową wilgoć lub wyciek, który mógł zostać przeoczony w badaniu azotowym ze względu na jego czułość zależną od kierunku.

Typowe błędy w połączeniach i jak ich unikać

Nawet doświadczeni technicy czasami popełniają błędy pod presją czasu. Poniżej znajdują się najczęściej spotykane błędy w połączeniach, ich skutki i sposoby zapobiegania:

• Zapomniano o nakrętce kielichowej przed kielichowaniem — kielich należy odciąć i ponownie uformować po nasunięciu na nakrętkę. Zapobieganie: postępuj zgodnie z listą kontrolną; przed zaciśnięciem upewnij się, że nakrętka znajduje się na rurze.
• Zbyt mocno dokręcona nakrętka kielichowa — rozszczepia krawędź kielicha, tworząc włoskowate pęknięcie, które przecieka. Wartości momentów obrotowych podano w karcie katalogowej producenta złączki; zawsze używaj klucza dynamometrycznego zamiast szacować na wyczucie.
• Wióry miedzi pozostawione w rurze — przedostać się do zaworu rozprężnego lub sprężarki i spowodować uszkodzenia mechaniczne w ciągu kilku godzin. Po rozwierceniu zawsze kieruj odcięty koniec w dół i opukaj przed montażem.
• Lutowanie bez przedmuchu azotem — wewnątrz rury tworzy się kamień tlenkowy, który podczas pracy pęka i blokuje urządzenie rozprężne. Oczyszczanie azotem jest obowiązkowe.
• Mieszanie niezgodnych czynników chłodniczych i materiałów pierścieni uszczelniających — Na przykład R-32 wymaga pierścieni uszczelniających przystosowanych do wyższego ciśnienia roboczego i innych właściwości rozpuszczalnika w porównaniu z R-22. Zawsze dopasowuj specyfikację pierścienia uszczelniającego złącza do czynnika chłodniczego w systemie.
• Nakładanie taśmy PTFE na gniazda kielichowe — Taśma PTFE jest przeznaczona wyłącznie do połączeń z gwintem stożkowym. Nałożony na gniazdo kielichowe zapobiega kontaktowi metalu z metalem nie poprawia uszczelnienia ; tworzy nierówną powierzchnię siedziska, która powoduje wycieki.
• Rura nie jest całkowicie włożona do złącza wtykowego — pierścień uszczelniający nie zatrzaskuje się prawidłowo przy częściowym wsunięciu. Oznaczyć rurę z wymaganą głębokością wsunięcia i upewnić się, że znak sięga powierzchni złącza.

Izolowanie i ochrona gotowych połączeń

Po potwierdzeniu szczelności połączeń i naładowaniu systemu miedzianą rurę i złącza należy zaizolować i zabezpieczyć przed wpływami środowiska. Nie jest to krok kosmetyczny – bezpośrednio wpływa na efektywność energetyczną i trwałość złącza.

Izolacja termiczna

Izolacja z pianki o zamkniętych komórkach (zwykle Grubość ścianki przewodów ssących 9–13 mm ) jest nakładany na wszystkie rury czynnika chłodniczego po stronie niskiego ciśnienia, aby zapobiec kondensacji na powierzchni rury i zminimalizować przyrost ciepła. Nieizolowany przewód ssący w ciepłym i wilgotnym środowisku może uzyskać wystarczającą ilość ciepła zmniejszyć COP systemu o 5–15% w zależności od długości linii. Izolacja musi rozciągać się nad korpusem złącza, a nie kończyć się na krawędzi montażowej.

Ochrona przed promieniowaniem UV i mechaniczna podczas biegów na świeżym powietrzu

Odsłonięte rurociągi rur na zewnątrz należy osłonić odporną na promieniowanie UV listwą kanałową lub owinąć izolację taśmą pokrytą folią aluminiową. Bezpośrednie światło słoneczne niszczy izolację piankową wewnątrz 2–3 lata niezabezpieczonej ekspozycji na zewnątrz, usuwając ochronę termiczną i przeciwkondensacyjną z obszaru złącza. W przypadku przejść przez ściany należy zastosować odpowiednią przelotkę lub tuleję rurową, aby zapobiec przecięciu izolacji przez ostrą krawędź muru i odsłonięciu miedzi.

Izolacja wibracyjna

Wibracje sprężarki przenoszone przez rurociąg powodują z czasem zmęczenie połączeń kielichowych. W miejscu podłączenia rury do jednostki zewnętrznej należy zapewnić co najmniej Długość niepodpartego elastycznego odcinka rury wynosi 300–500 mm przed pierwszym sztywnym zaciskiem podtrzymującym, aby pochłaniać wibracje, a nie przenosić je bezpośrednio na złącze. Sztywne zaciski przymocowane bezpośrednio do obudowy urządzenia są częstą przyczyną utwardzania i pękania rur miedzianych w pobliżu połączeń kielichowych.

Konserwacja i okresowa kontrola zainstalowanych złączy

Nawet prawidłowo zainstalowane złącza warto poddać okresowej kontroli, szczególnie w systemach komercyjnych działających przez cały rok. Proaktywny harmonogram konserwacji wychwytuje rozwijające się problemy, zanim staną się stratą czynnika chłodniczego.

Zalecane elementy kontroli podczas rutynowego serwisowania systemu (co roku lub zgodnie z harmonogramem producenta sprzętu):

• Sprawdź wszystkie dostępne złącza kielichowe i złączki zaciskowe pod kątem plam oleju wokół nakrętki — oleista pozostałość na złączu wskazuje na powolny wyciek czynnika chłodniczego/oleju, który nie spowodował jeszcze wykrywalnej utraty ciśnienia.
• Sprawdź, czy cała izolacja korpusów złączy jest nienaruszona i sucha; należy wymienić sprężoną lub nasyconą wodą izolację.
• Dokręć ponownie nakrętki kielichowe w każdym systemie, który doświadczył znacznych cykli termicznych (wahania temperatury większe niż 30°C w poprzek złącza) — rozszerzanie i kurczenie się cieplne może stopniowo rozluźniać napięcie wstępne nakrętki.
• Sprawdź złącza zewnętrzne pod kątem oznak korozji zewnętrznej, szczególnie w środowiskach przybrzeżnych lub przemysłowych, gdzie chlorki lub związki siarki unoszące się w powietrzu przyspieszają korozję mosiądzu.
• Co roku używaj skalibrowanego elektronicznego wykrywacza nieszczelności na wszystkich złączach; detektory wrażliwe na Szybkość wycieku czynnika chłodniczego 5 g/rok zidentyfikuje rozwijające się wycieki, zanim wpłyną one na wydajność systemu.
