Jak sprawdzić czy szybkozłącze do klimatyzacji samochodowej działa prawidłowo?

Aby sprawdzić, czy a szybkozłącze do klimatyzacji samochodowej działa prawidłowo, sprawdź, czy nie ma uszkodzeń fizycznych, upewnij się, że zacisk blokujący jest całkowicie osadzony, sprawdź, czy nie ma wycieku czynnika chłodniczego i sprawdź, czy złącze prawidłowo się zatrzaskuje i rozłącza . Szybkozłącza w samochodowych układach klimatyzacji łączą przewody czynnika chłodniczego po stronie wysokiego i niskiego poziomu ze sprężarką, skraplaczem i parownikiem bez konieczności stosowania złączek gwintowanych. Wadliwe złącze może spowodować utratę czynnika chłodniczego, awarię układu klimatyzacji lub – w poważnych przypadkach – niebezpieczne uwolnienie czynnika chłodniczego pod wysokim ciśnieniem. Większość kontroli można wykonać za pomocą podstawowych narzędzi, wykrywacza wycieków czynnika chłodniczego i zestawu wskaźników do kolektora, i należy je przeprowadzać za każdym razem, gdy układ klimatyzacji wykazuje zmniejszoną wydajność chłodzenia, nietypowe dźwięki lub widoczne oznaki zanieczyszczenia oleju w pobliżu złączek.

Jak działają szybkozłącza AC i gdzie zawodzą

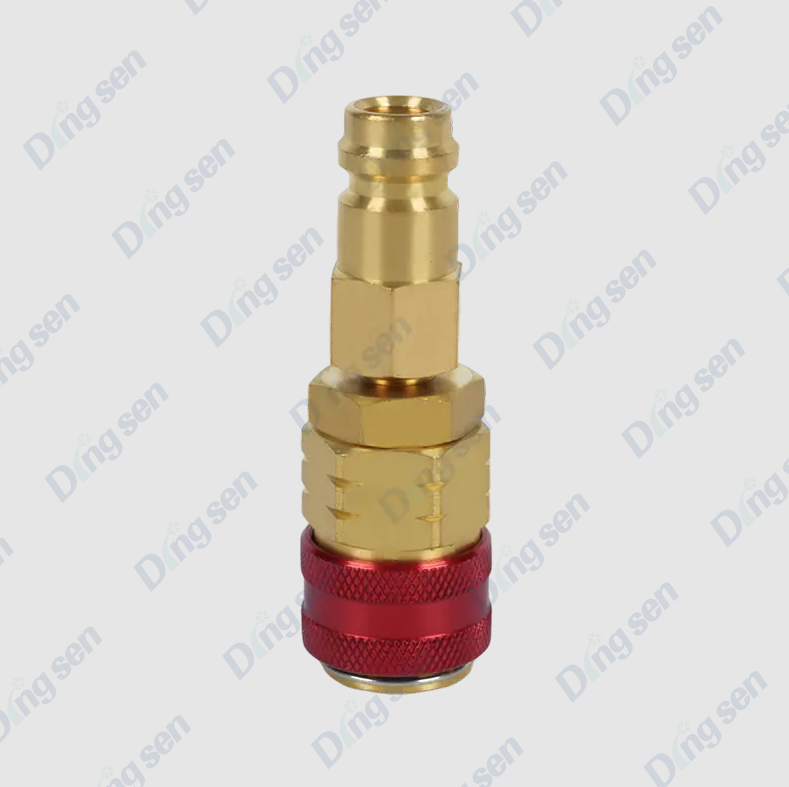

Szybkozłącza samochodowe AC wykorzystują sprężynowy zawór wewnętrzny i zewnętrzny pierścień blokujący lub zacisk, aby utworzyć szczelne, ciśnieniowe połączenie między przewodami czynnika chłodniczego. Kiedy złączka męska jest wciskana w korpus żeński, wciska ona wewnętrzny zawór typu Schrader, umożliwiając przepływ czynnika chłodniczego. Zacisk blokujący zatrzaskuje się w rowku, aby zapobiec przypadkowemu rozłączeniu pod ciśnieniem – zwykle 15–30 barów po stronie wysokiej i 2–5 barów po stronie niskiej standardowego systemu R-134a lub R-1234yf.

Najczęstsze punkty awarii to:

• Degradacja pierścienia uszczelniającego typu O-ring — wewnętrzny pierścień uszczelniający twardnieje, pęka lub pęcznieje z biegiem czasu, umożliwiając przedostanie się czynnika chłodniczego przez uszczelkę.
• Uszkodzenie lub utrata klipsa blokującego — brakujący, wygięty lub pęknięty zacisk umożliwia częściowe rozłączenie złącza pod ciśnieniem w układzie.
• Pęknięcie lub deformacja nadwozia — uderzenie fizyczne, nadmierne dokręcenie podczas instalacji lub długotrwałe cykle termiczne mogą spowodować pęknięcie korpusu złącza.
• Wewnętrzna awaria zaworu — zatkany lub skorodowany zawór wewnętrzny może nie otworzyć się całkowicie, ograniczając przepływ czynnika chłodniczego i zmniejszając wydajność klimatyzacji, nawet jeśli złącze z zewnątrz wygląda na nienaruszone.
• Zanieczyszczenie — brud, zanieczyszczenia lub wilgoć przedostające się przez rozłączoną złączkę mogą uszkodzić gniazdo zaworu i powierzchnie uszczelniające pierścienia uszczelniającego typu O-ring.


Środki ostrożności przed kontrolą szybkozłączy prądu przemiennego

Układy chłodnicze prądu przemiennego działają pod znacznym ciśnieniem i zawierają substancje chemiczne, które w przypadku nagłego uwolnienia mogą spowodować odmrożenia, obrażenia oczu lub uduszenie. Przed rozpoczęciem jakiejkolwiek inspekcji lub testów praktycznych należy zastosować się do następujących środków ostrożności:

• Nosić okulary ochronne i rękawice izolacyjne przez cały czas pracy w pobliżu przewodów czynnika chłodniczego pod ciśnieniem.
• Nigdy nie odłączaj szybkozłącza, gdy system jest pod ciśnieniem . Przed odłączeniem jakiegokolwiek złącza należy zawsze odzyskać czynnik chłodniczy za pomocą certyfikowanego sprzętu do odzyskiwania.
• Pracuj w A dobrze wentylowany obszar . Opary czynnika chłodniczego są cięższe od powietrza i wypierają tlen na poziomie podłogi.
• Pozwól silnikowi i układowi klimatyzacji na to ostudzić przez co najmniej 15–20 minut po pracy przed kontaktem ze złączami w pobliżu sprężarki lub skraplacza, gdzie temperatura może przekroczyć 80°C.
• Zauważ to R-1234yf jest lekko palny (klasyfikacja A2L) . Podczas sprawdzania systemów napełnionych tym czynnikiem chłodniczym należy trzymać źródła zapłonu z dala od obszaru roboczego.

Kontrola wizualna i fizyczna krok po kroku

Przed użyciem jakichkolwiek przyrządów diagnostycznych należy rozpocząć od dokładnej kontroli wzrokowej i ręcznej. Ten krok pozwala zidentyfikować większość oczywistych usterek złączy i zajmuje mniej niż pięć minut na złącze.

Sprawdź, czy wokół złącza nie występują plamy oleju

W układach chłodniczych do smarowania sprężarki stosuje się olej PAG lub POE. Kiedy czynnik chłodniczy wycieka przez uszczelkę złącza, unosi ze sobą olej sprężarkowy, pozostawiając ciemna, tłusta pozostałość lub oleisty film wokół korpusu złącza i na pobliskich powierzchniach węża lub rury. Nawet niewielka plama oleju wielkości monety jest niezawodnym wskaźnikiem uszkodzenia uszczelnienia. Sprawdź zarówno korpus złącza, jak i promień 10–15 cm otaczającego węża i obszar wspornika.

Sprawdź zacisk blokujący

• Potwierdź zacisk blokujący (pierścień ustalający) jest obecny i całkowicie włożony w rowek wokół korpusu złącza. Prawidłowo osadzony zacisk powinien znajdować się równo lub lekko wystawać z powierzchni złącza — nie powinien być ustawiony pod kątem, częściowo wsunięty ani nie powinien go brakować.
• Poszukaj pęknięcia, odkształcenia lub odbarwienia w klipie. Plastikowe zaciski wystawione na działanie długotrwałego ciepła (często spotykane w pobliżu sprężarki) stają się kruche i mogą pękać, nawet jeśli wizualnie wydają się nienaruszone.
• Delikatnie spróbuj ręcznie rozsunąć złącze osiowo bez zwalniania klipu. Powinno pojawić się prawidłowo zablokowane złącze zerowy ruch osiowy . Wszelkie zauważalne otwarcie szczeliny pod wpływem siły pociągnięcia ręką wskazuje, że zacisk nie przylega prawidłowo do rowka blokującego.

Sprawdź korpus złącza

• Zbadaj całą powierzchnię zewnętrzną pod kątem pęknięcia, odpryski lub białawe ślady naprężeń w plastikowym korpusie. Szczególną uwagę należy zwrócić na obszar bezpośrednio za rowkiem blokującym, który podczas zwiększania ciśnienia podlega największym naprężeniom rozciągającym.
• Sprawdź złącza metalowe korozja, wżery lub uszkodzenia gwintów na powierzchniach siedzeń.
• Sprawdź, czy złącze jest w pełni siedzący — złączkę męską należy włożyć do miejsca, w którym zatrzaśnie się zacisk blokujący, tak aby nie było widocznej szczeliny pomiędzy powierzchnią korpusu męską i żeńską. Niecałkowicie włożone złącze jest bardzo częstą przyczyną powolnej utraty czynnika chłodniczego.

Metody wykrywania wycieków czynnika chłodniczego

Sama kontrola wzrokowa nie może potwierdzić, że złącze jest szczelne pod ciśnieniem roboczym. Aby potwierdzić integralność plomby, należy zastosować jedną lub więcej z poniższych metod wykrywania.

Elektroniczny wykrywacz nieszczelności

Elektroniczny wykrywacz nieszczelności czynnika chłodniczego to najszybsza i najbardziej czuła metoda lokalizowania nieszczelności złączy. Detektory z podgrzewaną diodą mogą wykrywać stężenia czynnika chłodniczego już od 5 ppm (części na milion) , znacznie poniżej progu wykrywalnego jakąkolwiek inną metodą nielaboratoryjną. Przy działającym układzie klimatyzacji i pod pełnym ciśnieniem:

• Powoli przesuwaj sondę detektora po całym obwodzie złącza w odległości ok 5–10 mm z powierzchni.
• Sprawdź pod złączem — pary czynnika chłodniczego są gęstsze od powietrza i będą gromadzić się w najniższym punkcie w pobliżu źródła wycieku.
• Alarm dźwiękowy lub migająca dioda LED wskazują obecność czynnika chłodniczego. Potwierdź alarm triggers at the connector body itself , a nie z pobliskiej złączki lub złącza węża, przed stwierdzeniem, że źródłem jest złącze.

Kontrola barwnika fluorescencyjnego UV

Wiele samochodowych systemów prądu przemiennego jest wstępnie naładowanych barwnikiem fluorescencyjnym UV lub barwnik można wstrzykiwać za pomocą zestawu do wstrzykiwania barwnika. Pod lampą UV (światło czarne) wyciekający barwnik fluoryzuje jaskrawo żółto-zieloną, precyzyjnie zaznaczając miejsce wycieku na powierzchni złącza. Ta metoda jest szczególnie przydatna dla potwierdzając, który konkretny punkt złącza jest nieszczelny — gniazdo pierścienia typu O-ring, szew korpusu lub strefa zacisku blokującego.

Obserwacja ciśnienia manometru w kolektorze dolotowym

Podłączyć zestaw manometrów do otworów serwisowych i zanotować ciśnienia w układzie przy wyłączonym silniku i układzie o temperaturze otoczenia. Jako ogólne odniesienie do prawidłowo działającego systemu R-134a, pod adresem Temperatura otoczenia 21°C , ciśnienie statyczne powinno wynosić w przybliżeniu 5–6 barów zarówno po stronie górnej, jak i dolnej . Jeżeli zaobserwowane ciśnienie jest znacznie niższe, a układ nie był ostatnio serwisowany, sygnalizowana jest utrata czynnika chłodniczego przez nieszczelne złącze lub w innym miejscu układu. Obserwuj miernik 5–10 minut — spadek ciśnienia potwierdza aktywny wyciek.

Testowanie funkcji włączania i zwalniania złącza

Złącze, które jest fizycznie nienaruszone, ale nie łączy się ani nie zwalnia prawidłowo, albo nie będzie utrzymywało ciśnienia, albo będzie powodować trudności podczas serwisowania. Sprawdź działanie włączenia i zwolnienia dopiero po bezpiecznym rozhermetyzowaniu układu i odzyskaniu czynnika chłodniczego.

1. Testuj zaangażowanie — wciśnij złączkę męską w korpus żeński, aż poczujesz lub usłyszysz wyraźne kliknięcie zatrzasku blokującego. Kliknięcie musi być pozytywne i wyraźne. Miękkie, niewyraźne połączenie wskazuje, że zacisk nie jest osadzony w swoim rowku, co oznacza, że ​​złącze nie będzie niezawodnie utrzymywało ciśnienia w układzie.
2. Potwierdź pełne miejsca siedzące — po załączeniu wzrokowo sprawdź, czy złącze męskie jest zlicowane lub lekko wpuszczone w twarz żeńską. Jakakolwiek widoczna przerwa pomiędzy dwiema współpracującymi powierzchniami wskazuje na niekompletne wstawienie.
3. Sprawdź retencję osiową — przyłożyć silną, ręczną siłę pociągnięcia osiowo po obu stronach podłączonej złączki. Nie powinno nastąpić żadne oddzielenie ani ruch gdy klips jest włączony. Ruch wskazuje na zużytą geometrię blokującą.
4. Wydanie testowe — użyj narzędzia zwalniającego lub naciśnij zatrzaski zwalniające zgodnie z przeznaczeniem dla konkretnego typu złącza. Złącze powinno rozłączyć się płynnie i całkowicie przy umiarkowanej sile ręki. Nadmierna siła wymagana do zwolnienia może wskazywać na spuchnięty pierścień uszczelniający typu O-ring, zanieczyszczenie lub zdeformowany otwór w korpusie.
5. Po demontażu sprawdź pierścień uszczelniający — po oddzieleniu sprawdź pierścień typu O-ring na złączce męskiej pod kątem stwardnienia, pęknięć, spłaszczeń lub uszkodzeń wytłoczeń. Powinien być zdrowy O-ring giętkie, równomiernie okrągłe i wolne od wad powierzchniowych . Przed ponownym montażem wymienić pierścień typu O-ring, który nie przejdzie pomyślnie kontroli.

Podsumowanie diagnostyczne: objawy, prawdopodobne przyczyny i działania

Kiedy wymienić zamiast serwisować szybkozłącze prądu przemiennego

Niektóre usterki złącza można rozwiązać, wymieniając pierścień uszczelniający i ponownie osadzając złączkę. Inne wymagają całkowitej wymiany złącza. Wymień cały zespół złącza — nie tylko pierścień uszczelniający — w następujących warunkach:

• Jakiekolwiek pęknięcie w korpusie złącza — popękane plastikowe lub metalowe korpusy nie są w stanie bezpiecznie utrzymać ciśnienia czynnika chłodniczego i należy je natychmiast wymienić.
• Zużyty lub zdeformowany rowek blokujący — jeżeli zacisk nie zatrzaskuje się już prawidłowo lub złączka wtykowa porusza się osiowo po zablokowaniu, geometria korpusu przekracza dopuszczalne granice.
• Ciągły wyciek po wymianie pierścienia uszczelniającego — jeśli nowy O-ring o prawidłowym rozmiarze nadal przecieka, powierzchnia uszczelniająca wewnątrz otworu złącza jest uszkodzona lub skorodowana i nie będzie uszczelniać żadnego O-ringu.
• Wiek złącza powyżej 10 lat lub 150 000 km — plastikowe korpusy złączy i wewnętrzne sprężyny zaworów ulegają z biegiem czasu degradacji, niezależnie od widocznego stanu. W pojazdach o dużym przebiegu proaktywna wymiana podczas głównego serwisu klimatyzacji (wymiana sprężarki lub parownika) jest opłacalną konserwacją zapobiegawczą.

Podczas ponownego montażu dowolnego szybkozłącza AC należy zawsze instalować nowe pierścienie uszczelniające nasmarowane czystym, zgodnym z systemem olejem PAG lub POE. Nigdy nie używaj ponownie pierścienia typu O-ring, który znajdował się pod ciśnieniem w układzie , nawet jeśli wygląda na nieuszkodzony — zestaw kompresyjny z poprzedniego osadzania oznacza, że nie będzie uszczelniał tak niezawodnie, jak nowy pierścień.
